14. Averías en las fuentes de alimentación conmutadas

Es complicado dar indicaciones de las averías que se producen en las fuentes de alimentación conmutadas en general, más que nada, por la cantidad de diferentes tipos y modelos que existen en el mercado, aunque a veces parezcan todas iguales. La teoría es esencial para comprenderlas, nunca está de más.
Pero no hay nada que no se pueda hacer, si se empieza por el principio. El 100% de las fuentes conmutadas que se alimentan de la red llevan fotoacoplador por razones de seguridad. Si no lo llevaran, la salida de las mismas tendría contacto directo con la red, lo cual está prohibido.
Las fuentes que se suelen presentar en los servicios de reparación, no pertenecientes a un servicio técnico de determinada marca (que si tienen información de las averías más frecuentes en sus fuentes), son en la actualidad pertenecientes a unas 4 clases:

1. Fuentes de ordenadores fijos clásicos (torres) que son prácticamente las que son de fabricación chinas y muy parecidas entres si.
2. Fuentes de ordenadores portátiles, que van aparte de los mismos y, aunque se parecen entres si, son más variadas.
3. Fuentes para teléfonos móviles o sin hilos, incluidas en la clavija de red.
4. Fuentes incluidas en televisores, DVDs, TDTs, monitores, reproductores y grabadores de CDs.

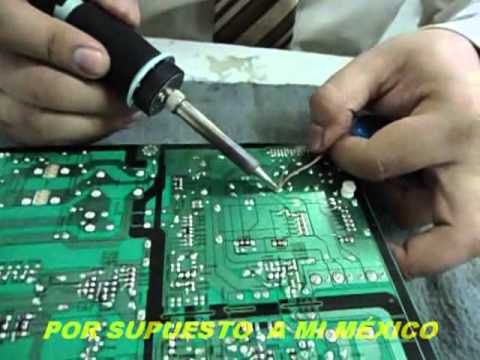

Podemos identificar la avería de forma sencilla y visual, observando la desformación de los condensadores electrolíticos de forma inflado, con perdida de electrolito por su alrededor, un fusible ennegrecido por su destrucción debido a una sobre tensión o corto circuito, una soldaura fria o falta de estaño, etc.



Poniendo algunos casos de averias en fuentes conmutadas más complejos tenemos, por ejemplo, el sintoma que se desconecta el equipo esporádicamente. Esto es debido al transistor de cebado que se encuentra defectuoso, y que a partir de una cierta temperatura de funcionamiento  se desconecta. Las averías esporádicas se centran, principalmente, en la temperatura que se puede alcanzar en un componente que se encuentra estropeado internamente,  y que al cabo de  un tiempo de funcionamiento provoca la avería en el equipo.
Para comprobar esto hay que aplicar un osciloscopio  permanentemente en el transistor de conmutación y observar la señal de oscilación. Posteriormente aplicar un spray  al transistor para provocar la avería e identificar que el componente es el causante.


Otro caso es que la fuente de alimentación conmutada se pone en funcionamiento después de varios intentos de conectar el aparato. La causa a este problema se encuentra en los circuitos que produce la tensión de cebado o que determinan la frecuencia del circuito de oscilación que son defectuosos. Para ello, hay que comprobar la tensión de cebado y la frecuencia del circuito de oscilación durante la fase inicial.

Otro caso, se produce cuando el aparato, conectado, se enciende  después de un retardo temporal. La causa de la avería se produce durante la fase inicial y con una frecuencia incorrecta. Esto es debido a la producción de la tensión de cebado o los componentes que determinan la frecuencia estan defectuosos.  Para ello, hay que medir la tensión de cebado, comprobar el circuito que produce la frecuencia de conmutación y comprobar los condensadores que fijan la frecuencia.

Naturalmente se pueden encontrar muchos más tipos diferentes de averías en la fuentes conmutadas, pues éstas, dependen del circuito oscilador, transistor de paso y conmutación, inductor, y tensión de referencia de la tensión de salida del inductor. Todo ellos debe de estar, por así decirlo, sincronizado. Ver esta presentación: Fuentes de Alimentación conmutadas.
